Специалисты из Японии разработали беспроводную зарядку, которую можно вырезать в любой форме и прикрепить к любому объекту. На зарядке расположено множество катушек, которые продолжают работать после вырезания.
Между множеством катушек индуктивности возникает электромагнитное поле, благодаря чему они могут возбуждать ток в других устройствах, имеющих катушки. Такая технология используется в смартфонах, ноутбуках и даже в некоторых автомобилях. При этом современные зарядные устройства имеют определённую форму, которая не всегда может адаптироваться для нужных условий.

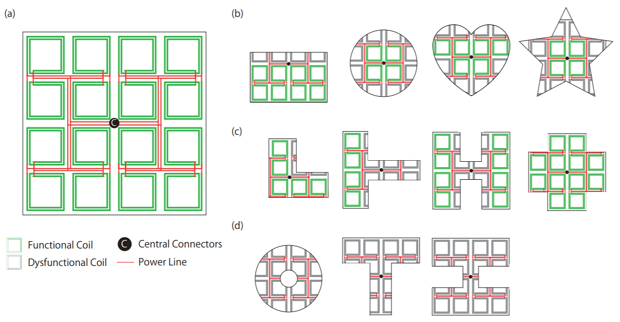

Инженеры из Токийского университета представили технологию создания тонких и гибких беспроводных зарядок, которые можно вырезать в нужную форму и встраивать в другие объекты, в том числе в одежду или мебель. Чтобы элементы работали даже при резке или повреждении, специалисты использовали H-образую древовидную разводку платы.
Плата представляет собой массив из множества отдельных катушек, соединенных с центром, в котором расположены центральные электроды. Такой способ позволяет большинству катушек продолжать функционировать даже при повреждении других. Работают катушки с разделением по времени, чтобы не создавать взаимные помехи и не снижать эффективность зарядки. Каждая катушка оборудована датчиками Холла для обнаружения устройств с поддержкой беспроводной зарядки. В целом плата размером 40 сантиметров содержит 16 катушек.

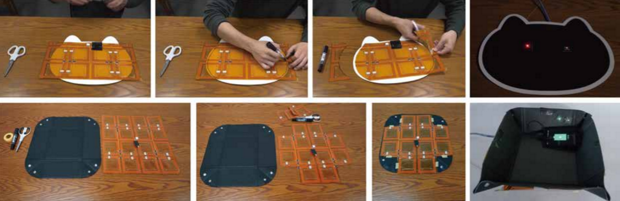

Чтобы продемонстрировать работку зарядки, специалисты создали умную сумку для продуктов со встроенной гибкой беспроводной зарядкой. В кармане такой сумки телефон может заряжаться в пути. Кроме того, инженеры создали умную куртку, миску, столик и коврик в виде кошачьей головы. Во все эти вещи была встроена зарядка.
Разработчики измерили эффективность одной катушки при разных режимах работы. Мощность самой катушки составила семь ватт, но при передаче прямого тока эффективность передачи энергии составила 91 процент, а при передаче переменного тока еще меньше – 60 процентов.
